Πειραματική ανάλυση της απόδοσης πνευματικής μεταφοράς κάτω από διαφορετικές βαθμίδες πίεσης

Σεπνευματικά συστήματα μεταφοράς, η κλίση πίεσης είναι μια κρίσιμη παράμετρος που περιγράφει την κατάσταση ροής του αερίου και των στερεών σωματιδίων στους αγωγούς. Αντικατοπτρίζει άμεσα την κατανάλωση ενέργειας που απαιτείται για την αντιμετώπιση της αντίστασης κατά τη διάρκεια της μεταφοράς και επηρεάζει σημαντικά την αποτελεσματικότητα, τη σταθερότητα και την αποδοτικότητα κόστους. Ως εκ τούτου, η εμπεριστατωμένη έρευνα σχετικά με την απόδοση του συστήματος υπό ποικίλες βαθμίδες πίεσης είναι απαραίτητη για τη βελτιστοποίηση του σχεδιασμού, τη βελτίωση της λειτουργικής αποτελεσματικότητας, τη μείωση της κατανάλωσης ενέργειας και την ελαχιστοποίηση της απώλειας υλικού. Αυτό το άρθρο παρουσιάζει μια πειραματική ανάλυση του τρόπου με τον οποίο οι μεταβολές της κλίσης πίεσης επηρεάζουν την απόδοση της πνευματικής μεταφοράς.

Βασικές αρχές της πνευματικής μεταφοράς & κλίσης πίεσης

Πώς λειτουργεί η πνευματική μεταφορά

Πνευματικά συστήματα μεταφοράςΧρησιμοποιήστε κυρίως εξοπλισμό πηγής αέρα (π.χ. φυσητήρες, συμπιεστές) για τη δημιουργία ροής αέρα υψηλής ταχύτητας, προωθώντας κοκκώδη υλικά μέσω κλειστών αγωγών. Με βάση την αναλογία στερεού αερίου και την ταχύτητα ροής, η πνευματική μεταφορά κατηγοριοποιείται σε δύο κύριους τύπους:

• Μεταφορά αραιωμένης φάσης: λόγος χαμηλού στερεού αερίου, υψηλής ταχύτητας αερίου, σωματίδια αιωρούμενα σε ροή αέρα. Ιδανικό για μεταφορά υλικού μικρής απόστασης, χαμηλής πυκνότητας.
• Μεταφορά πυκνής φάσης: Υψηλή αναλογία στερεού αερίου, χαμηλότερη ταχύτητα αερίου, σωματίδια μετακινούνται σε βύσματα ή στρώματα. Κατάλληλο για μεγάλες αποστάσεις, υψηλής χωρητικότητας ή εύθραυστα/λειαντικά υλικά.

Κλίση πίεσης και η σημασία της

Η κλίση πίεσης (που μετράται σε PA/M ή KPA/M) αναφέρεται στην αλλαγή πίεσης ανά μήκος του αγωγού μονάδας. Στην πνευματική μεταφορά, υποδεικνύει την απώλεια ενέργειας λόγω της τριβής, της βαρύτητας και της αντοχής στην επιτάχυνση.

Βασικές επιπτώσεις της κλίσης πίεσης:

• Κατανάλωση ενέργειας: Οι υψηλότερες κλίσεις απαιτούν περισσότερη ισχύ από φυσητήρες/συμπιεστές.
• Σταθερότητα ροής: Οι βέλτιστες κλίσεις εξασφαλίζουν σταθερή ροή (π.χ. ροή βύσματος πυκνής φάσης). Πολύ χαμηλό → φραγκοστάφυλο. Πολύ υψηλό → Υπερβολικά απόβλητα φθοράς και ενέργειας.
• Μεταφορά χωρητικότητας: Μέσα σε ένα συγκεκριμένο εύρος, η αύξηση της κλίσης ενισχύει την απόδοση του υλικού.
• Ζημιά υλικού και αγωγών: Οι υπερβολικές κλίσεις αυξάνουν τη θραύση των σωματιδίων και τη φθορά των αγωγών.

Πειραματικές μεθόδους και μετρήσεις απόδοσης

Πειραματική ρύθμιση

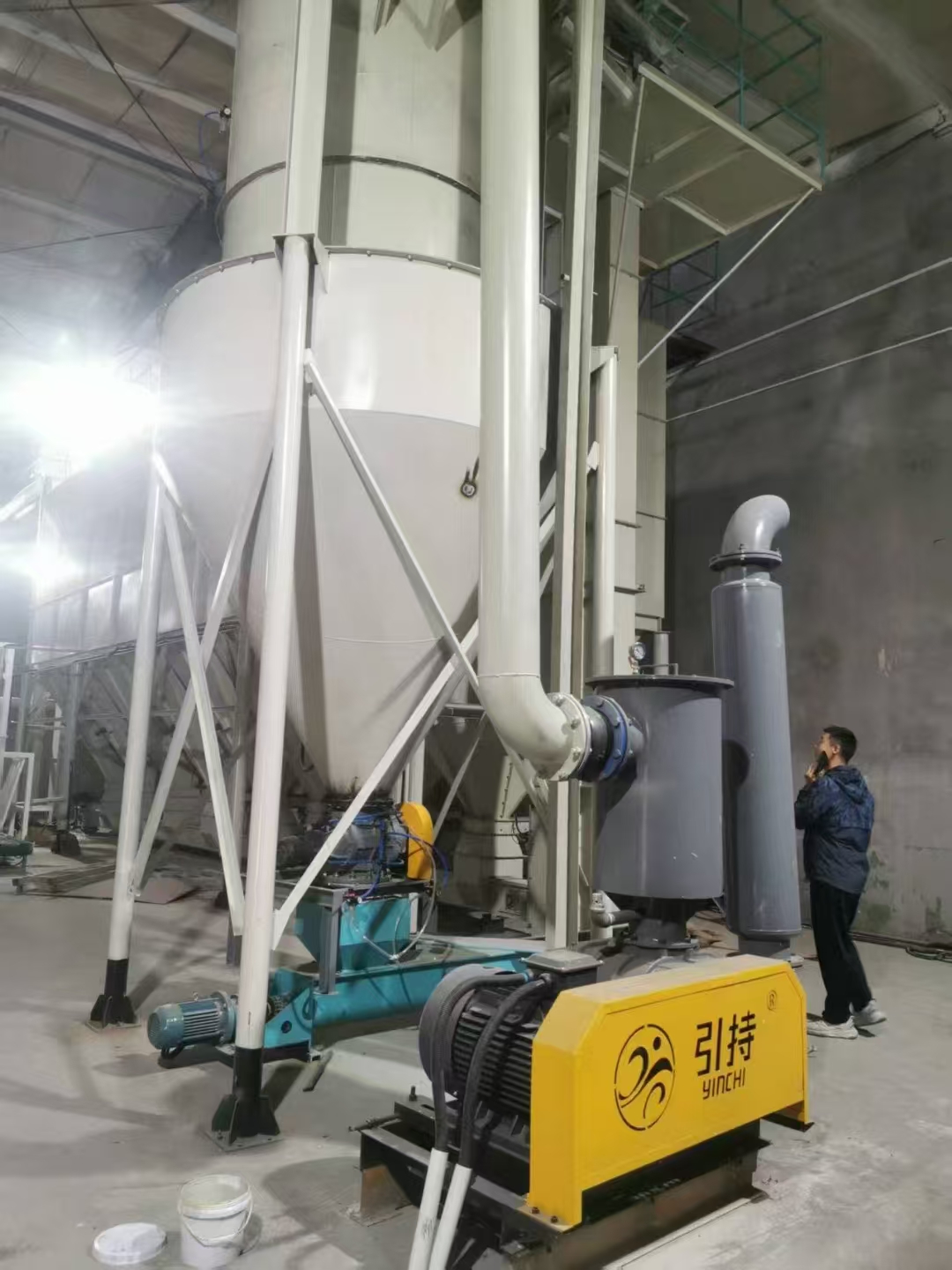

Μια τυπική εξέδρα δοκιμής πνευματικής μεταφοράς περιλαμβάνει:

1. Παροχή αέρα (φυσητήρες, συμπιεστές)
2. Σύστημα τροφοδοσίας (τροφοδότες βιδών, περιστροφικές βαλβίδες)
3. Μεταφορά αγωγού (διαφανής για παρατήρηση ροής)
4. Διαχωριστή-στερεού αερίου (κυκλώνες, φίλτρα τσάντας)
5. Ζύγιση και συλλογή (διακίνηση υλικού μέτρησης)
6. Αισθητήρες & Σύστημα DAQ:

• Μετατροπείς πίεσης (τοπικές/παγκόσμιες κλίσεις)
• Μετρητές ροής (όγκος αερίου)
• Μέτρηση ταχύτητας (LDV, PIV)
• Αισθητήρες θερμοκρασίας

Βασικοί δείκτες απόδοσης

• Η συνολική πτώση πίεσης (ΔΡ συνολικά ) = φάσης αερίου (ΔΡ G ) + στερεή φάση (ΔΡ s )
• Κλίση πίεσης (ΔΡ/L) - Παράμετρος πυρήνα (PA/M)
• Ρυθμός ροής συμπαγής μάζα (m _s ) - kg/s ή t/
• Αναλογία στερεού αερίου (μ) = m <υπο-sub>/m g
• Κατανάλωση ενέργειας (e) = εισροή τροφοδοσίας / m s < / sub>
• Ποσοστά θραύσης σωματιδίων & αγωγών

Βασικά πειραματικά ευρήματα

1. Κλίση πίεσης έναντι χωρητικότητας μεταφοράς

• Η αύξηση της κλίσης (μέσω υψηλότερης ταχύτητας αερίου/στερεού φόρτωσης) ενισχύει την απόδοση του υλικού, αλλά μη γραμμικά.
• Παράδειγμα: Για πλαστικά σφαιρίδια 2 mm σε σωλήνα 100mm, αυξάνοντας τη ΔΡ/L από 100 σε 300 PA/m αυξημένη απόδοση από 0,5 σε 2 T/h. Οι περαιτέρω αυξήσεις έδωσαν μειωμένες αποδόσεις.

       2. Μεταβάσεις καθεστώτος ροής

• Αραιωμένη φάση: Χαμηλή κλίση ρύθμιση των σωματιδίων κινδύνου. Οι βέλτιστες κλίσεις εξασφαλίζουν σταθερή ανάρτηση.
• Πυκνή φάση: κλίσεις κάτω από 150 pa/m προκάλεσε φράξιμο. 250-350 PA/M διατηρούσε σταθερή ροή βύσματος. > 450 PA/M διαταράσσονται τα βύσματα σε αραιά ροή.

       3.

• Μια κλίση της καμπύλης σχήματος U (ΔΡ/L) και η κατανάλωση ενέργειας (Ε).
• Παράδειγμα: Ένα σύστημα μεγάλων αποστάσεων πέτυχε ελάχιστη χρήση ενέργειας (5 kWh/T) σε ΔΡ/L = 50 kPa.



       4. Υλικό και φθορά αγωγών

• Υψηλές κλίσεις (π.χ., 400 έναντι 200 ​​PA/M) διπλασιάστηκαν θραύση από γυαλί (0,5% → 2,5%) και φθορά σωλήνων.

       5. Παρακολούθηση σταθερότητας

• Οι διακυμάνσεις της πίεσης (ανάλυση FFT) αστάθεια του σήματος (π.χ. κίνδυνος φράχτη).

Τεχνολογικές πληροφορίες βελτιστοποίησης

1. Σχεδιασμός & Επιλογή: Αντιμετώπιση κλίμακας σε ιδιότητες υλικού (πυκνότητα, συνάφεια) και απαιτήσεις απόστασης/ύψους.
2. Λειτουργικός συντονισμός: Ρυθμίστε τους ρυθμούς αέρα/τροφοδοσίας για να διατηρήσετε ΔΡ/L στο "γλυκό σημείο" για την απόδοση.
3. Έξυπνος έλεγχος: Οι αισθητήρες IoT + βρόχοι PID που οδηγούνται από AI-AI για βελτιστοποίηση κλίσης σε πραγματικό χρόνο.
4. Φορέστε μετριασμό: Χρησιμοποιήστε σωλήνες με κεραμικά ή ενισχυμένες στροφές για λειαντικά υλικά.
5. Ρυθμίσεις ειδικών για το υλικό: Προσθέστε βοηθήματα ροής ή τροποποιήστε την τραχύτητα του σωλήνα για να αλλάξετε τις ανάγκες κλίσης.

Συμπέρασμα και μελλοντική προοπτική

Αυτή η πειραματική ανάλυση καταδεικνύει τον τρόπο με τον οποίο οι κλίσεις πίεσης επηρεάζουν κριτικά την αποτελεσματικότητα, τη σταθερότητα και το κόστος της πνευματικής μεταφοράς. Οι μελλοντικές εξελίξεις σε προγνωστικούς ελέγχους και προσαρμοστικά συστήματα σε πραγματικό χρόνο υπόσχονται περαιτέρω βελτιστοποίηση, οδηγώντας πιο πράσινες, πιο έξυπνες βιομηχανικές λύσεις μεταφοράς.
