Ο οριστικός οδηγός μηχανικής για φυσητήρες ριζών άμεσης σύζευξης

1. Άμεση σύζευξη Roots Blowers: Core Concept

2. Μηχανική Άμεσης Συζευγμένης Περιστροφικής Θετικής Μετατόπισης

3. Πλεονεκτήματα απόδοσης σε σχέση με συστήματα με ιμάντα

4. Εγκατάσταση & ευθυγράμμιση: Ακρίβεια για μακροζωία

5. Πρωτόκολλα συντήρησης για μονάδες απευθείας μετάδοσης κίνησης

6. Κρίσιμες Βιομηχανικές Εφαρμογές

7. Βασικές Τεχνικές Προδιαγραφές & Οδηγός Επιλογής

8. Συχνές Ερωτήσεις (FAQ)

1. Άμεση σύζευξη Roots Blowers: Core Concept

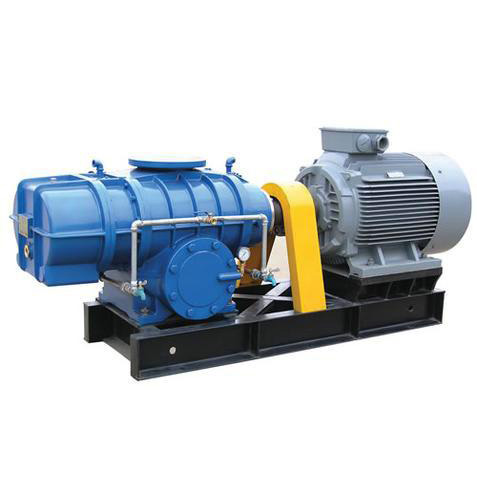

Στο επίκεντρο αμέτρητων βιομηχανικών διαδικασιών, από την επεξεργασία λυμάτων έως την πνευματική μεταφορά, βρίσκεται η ισχυρή τεχνολογίαΆμεση σύζευξη Roots Blowers. Σε αντίθεση με τις εναλλακτικές που κινούνται με ιμάντα, αυτές οι μονάδες διαθέτουν μια άμεση μηχανική σύνδεση μεταξύ του κινητήρα και του άξονα του ανεμιστήρα μέσω ενός συνδέσμου. Αυτή η φαινομενικά απλή διάκριση αποφέρει βαθιά οφέλη στην αποτελεσματικότητα, την ανθεκτικότητα και τη λειτουργική σταθερότητα. Με την εξάλειψη του ιμάντα, το σύστημα εξαλείφει ένα κοινό σημείο φθοράς και απώλειας ενέργειας, καθιστώντας τα Direct Coupling Roots Blowers μια προτιμώμενη επιλογή για εφαρμογές συνεχούς λειτουργίας όπου η αξιοπιστία είναι πρωταρχικής σημασίας.

Αυτή η άμεση διαμόρφωση διασφαλίζει ότι η ταχύτητα περιστροφής του κινητήρα μεταφέρεται με ακρίβεια στις πτερωτές, παρέχοντας μια σταθερή ροή αέρα χωρίς παλμούς, η οποία είναι κρίσιμη για διαδικασίες όπως ο αερισμός στη βιολογική επεξεργασία ή η μεταφορά υλικού σε εργοστάσια τσιμέντου. Η φιλοσοφία σχεδιασμού επικεντρώνεται στις ελάχιστες μηχανικές απώλειες και στο μέγιστο χρόνο λειτουργίας, γι' αυτό οι βιομηχανίες με απαιτητικά λειτουργικά προφίλ υιοθετούν όλο και περισσότερο αυτήν τη μέθοδο κίνησης σε σχέση με τα παραδοσιακά συστήματα ιμάντα.

2. Μηχανική της απευθείας συζευγμένης περιστροφικής θετικής μετατόπισης

Άμεση σύζευξη Roots Blowersλειτουργούν με την αρχή της θετικής μετατόπισης, χρησιμοποιώντας ρότορες δύο ή τριών λοβών που περιστρέφονται σε αντίθετες κατευθύνσεις μέσα σε ένα επακριβώς επεξεργασμένο περίβλημα. Η άμεση σύζευξη διασφαλίζει ότι αυτοί οι ρότορες διατηρούν τον ακριβή συγχρονισμό, οδηγούμενοι από γρανάζια χρονισμού που εμποδίζουν την επαφή μετάλλου με μέταλλο. Καθώς οι λοβοί περιστρέφονται, παγιδεύουν έναν σταθερό όγκο αέρα στη θύρα εισαγωγής και τον μεταφέρουν στην πλευρά εκκένωσης, όπου αποβάλλεται ενάντια στην πίεση του συστήματος.

Το βασικό μηχανικό πλεονέκτημα έγκειται στον ίδιο τον σύνδεσμο. Ένας εύκαμπτος σύνδεσμος, συχνά τύπου taper-lock, συνδέει τον άξονα του κινητήρα με τον άξονα του ανεμιστήρα, αντιμετωπίζοντας μικρές λανθασμένες ευθυγραμμίσεις ενώ μεταδίδει αποτελεσματικά τη ροπή. Αυτή η άμεση κίνηση εξαλείφει την ολίσθηση που είναι εγγενής στα συστήματα ιμάντα, διασφαλίζοντας ότι ο ανεμιστήρας λειτουργεί ακριβώς με την σχεδιασμένη του ταχύτητα, η οποία σχετίζεται άμεσα με έναν εγγυημένο ογκομετρικό ρυθμό ροής. Αυτό το χαρακτηριστικό είναι απαραίτητο για διαδικασίες που απαιτούν σταθερή, μετρημένη παροχή αέρα, όπως σε αντιδραστήρες χημικής δοσολογίας ή ρευστοποιημένης κλίνης.

3. Πλεονεκτήματα απόδοσης σε σχέση με τα συστήματα με ιμάντα

Κατά την αξιολόγηση των Direct Coupling Roots Blowers σε σχέση με τα αντίστοιχα με ιμάντα, προκύπτουν αρκετοί παράγοντες διαφοροποίησης απόδοσης. Πρώτον, η άμεση σύζευξη εξαλείφει το τέντωμα και τη φθορά του ιμάντα, γεγονός που όχι μόνο μειώνει τη συχνότητα συντήρησης αλλά επίσης αποτρέπει τη σταδιακή απώλεια απόδοσης καθώς οι ιμάντες τεντώνονται με την πάροδο του χρόνου. Δεύτερον, η απουσία συγκροτήματος ιμάντα και τροχαλίας μειώνει το συνολικό αποτύπωμα και το βάρος της μονάδας, απλοποιώντας την εγκατάσταση και την ενσωμάτωση σε συμπαγείς διατάξεις εγκαταστάσεων.

Επιπλέον, τα συστήματα άμεσης κίνησης εμφανίζουν χαμηλότερα επίπεδα κραδασμών και λειτουργούν πιο αθόρυβα, συμβάλλοντας σε ένα ασφαλέστερο και πιο άνετο περιβάλλον εργασίας. Η μειωμένη μηχανική πολυπλοκότητα σημαίνει ότι λιγότερα εξαρτήματα υπόκεινται σε αστοχία, ενισχύοντας τη συνολική αξιοπιστία του συστήματος. Σε εφαρμογές όπου ο χώρος είναι περιορισμένος ή όπου απαιτείται συνεχής λειτουργία υψηλού φορτίου, η απευθείας σύζευξη παρέχει ένα αποφασιστικό πλεονέκτημα τόσο όσον αφορά τη σταθερότητα της απόδοσης όσο και το κόστος του κύκλου ζωής.

4. Εγκατάσταση & ευθυγράμμιση: Ακρίβεια για μακροζωία

Η επιτυχής ανάπτυξη τουΆμεση σύζευξη Roots Blowersμεντεσέδες σε σχολαστική εγκατάσταση, ιδιαίτερα ευθυγράμμιση άξονα. Ακόμη και μια μικρή κακή ευθυγράμμιση μπορεί να προκαλέσει υπερβολικούς κραδασμούς, πρόωρη φθορά του ρουλεμάν και κόπωση από τη σύζευξη. Οι βέλτιστες πρακτικές του κλάδου υπαγορεύουν ότι τα μισά ζεύξης πρέπει να τοποθετούνται με προσαρμογή παρεμβολής, που συχνά απαιτεί ελεγχόμενη θέρμανση, για να διασφαλίζεται η ασφαλής σύνδεση με τους άξονες.

Η σωστή ευθυγράμμιση περιλαμβάνει τον έλεγχο τόσο των μετατόπισης όσο και των γωνιακών αποκλίσεων. Για βέλτιστη διάρκεια ζωής, η συνολική ένδειξη ένδειξης (TIR) ​​στις πλήμνες ζεύξης δεν πρέπει να υπερβαίνει τις 0,005 ίντσες (0,13 mm) και η παράλληλη απόκλιση των επιφανειών ζεύξης πρέπει να είναι εντός 0,001 ίντσες (0,03 mm). Επιπλέον, είναι κρίσιμο να δημιουργηθεί το σωστό αξονικό διάκενο μεταξύ των μισών ζεύξης για να προσαρμόζεται η θερμική διαστολή των αξόνων κατά τη λειτουργία, αποτρέποντας την ώθηση που θα μπορούσε να βλάψει τα εσωτερικά εξαρτήματα του ανεμιστήρα. Συνιστάται η χρήση συνδέσμου τύπου taper-lock για να διασφαλιστεί η θετική μετάδοση της ροπής και η ευκολία αφαίρεσης.

5. Πρωτόκολλα συντήρησης για μονάδες απευθείας μετάδοσης κίνησης

Ενώ οι φυσητήρες Direct Coupling Roots απαιτούν λιγότερο συχνή παρέμβαση από τις μονάδες με ιμάντα, ένα δομημένο πρόγραμμα συντήρησης είναι απαραίτητο. Οι κύριοι τομείς εστίασης περιλαμβάνουν τη λίπανση του κιβωτίου ταχυτήτων και των ρουλεμάν, την επιθεώρηση ζεύξης και την επαλήθευση της ευθυγράμμισης. Οι τακτικές αλλαγές λαδιών χρησιμοποιώντας το συνιστώμενο από τον κατασκευαστή λιπαντικό αποτρέπουν τη φθορά του κιβωτίου ταχυτήτων και διασφαλίζουν την ομαλή λειτουργία.

Οι περιοδικοί έλεγχοι σύζευξης θα πρέπει να περιλαμβάνουν οπτική επιθεώρηση για φθορά ή ρωγμές και εκ νέου ροπή των συνδετήρων σε καθορισμένες τιμές. Η παρακολούθηση κραδασμών μπορεί να χρησιμεύσει ως εργαλείο πρόβλεψης συντήρησης, ανιχνεύοντας πρώιμα σημάδια ανισορροπίας ή κακής ευθυγράμμισης. Επιπλέον, η διασφάλιση ότι το φίλτρο αέρα εισαγωγής είναι καθαρό και ανεμπόδιστο, θα προστατεύσει τους ρότορες από σωματιδιακή ζημιά, διατηρώντας την καθαρή, χωρίς λάδια έξοδο αέρα που αποτελεί χαρακτηριστικό γνώρισμα αυτών των φυσητήρων.

• Καθημερινά:Ελέγξτε τη στάθμη λαδιού, ακούστε για ασυνήθιστο θόρυβο, παρακολουθήστε την πίεση και τη θερμοκρασία κατάθλιψης.
• Μηνιαίος:Επιθεωρήστε τον σύνδεσμο για φθορά, επαληθεύστε την ευθυγράμμιση, καθαρίστε το φίλτρο αέρα.
• Τριμηνιαίος:Αλλάξτε λάδι κιβωτίου ταχυτήτων, επιθεωρήστε τα ρουλεμάν, ελέγξτε τη ροπή όλων των συνδετήρων.
• Ετησίως:Ολοκληρωμένη γενική επισκευή, συμπεριλαμβανομένης της μέτρησης της απόστασης του ρότορα και της αντικατάστασης στεγανοποίησης.

6. Κρίσιμες Βιομηχανικές Εφαρμογές

Ο στιβαρός σχεδιασμός και η αξιόπιστη απόδοση των φυσητήρων Direct Coupling Roots τους καθιστούν απαραίτητους σε ένα ευρύ φάσμα τομέων. Στην επεξεργασία των λυμάτων, παρέχουν απαραίτητο αερισμό για την αερόβια πέψη, διασφαλίζοντας τη βιολογική διάσπαση της οργανικής ύλης. Στη βιομηχανία υδατοκαλλιέργειας, διατηρούν κρίσιμα επίπεδα διαλυμένου οξυγόνου σε λίμνες και δεξαμενές, επηρεάζοντας άμεσα την υγεία και την απόδοση των αποθεμάτων.

Για το χειρισμό χύδην υλικών, αυτοί οι φυσητήρες χρησιμοποιούνται σε συστήματα πνευματικής μεταφοράς για τη μεταφορά τσιμέντου, κόκκων, πλαστικών και άλλων σκονών μέσω αγωγών. Η σταθερή ροή αέρα υψηλής πίεσης εξασφαλίζει συνεπή και αποτελεσματική μεταφορά υλικού σε μεγάλες αποστάσεις. Άλλες βασικές εφαρμογές περιλαμβάνουν την παροχή αέρα καύσης σε κλιβάνους, την ενίσχυση αερίου σε πετροχημικές μονάδες και τις εργασίες συσκευασίας υπό κενό, αποδεικνύοντας την ευελιξία αυτής της τεχνολογίας σε όλο το βιομηχανικό φάσμα.

Βασικοί Τομείς Εφαρμογών:Αερισμός λυμάτων · Υδατοκαλλιέργεια · Πνευματικές μεταφορές · Βιομηχανία τσιμέντου · Μονάδες ηλεκτροπαραγωγής · Χημική επεξεργασία · Χειρισμός βιοαερίου

7. Βασικές Τεχνικές Προδιαγραφές & Οδηγός Επιλογής

Επιλέγοντας το σωστόΆμεση σύζευξη Roots Blowersγια μια εφαρμογή απαιτεί προσεκτική ανάλυση του ρυθμού ροής, της πίεσης και των απαιτήσεων ισχύος. Οι τυπικές μονάδες προσφέρουν ρυθμούς ροής που κυμαίνονται από 0,6 m³/min έως πάνω από 120 m³/min, με πιέσεις εκκένωσης έως 98 kPa. Η ισχύς του κινητήρα μπορεί να εκτείνεται από 1,1 kW για μικρότερες μονάδες έως πάνω από 185 kW για βιομηχανικά μοντέλα μεγάλης κλίμακας.

Όταν καθορίζετε έναν ανεμιστήρα, λάβετε υπόψη την απαιτούμενη διαφορική πίεση, τον επιθυμητό ρυθμό ροής σε αυτήν την πίεση και τις συνθήκες λειτουργίας του περιβάλλοντος. Ο σχεδιασμός του ρότορα τριών λοβών έχει γίνει το βιομηχανικό πρότυπο για τα βελτιωμένα χαρακτηριστικά παλμών και την απόδοσή του σε σύγκριση με παλαιότερα σχέδια δύο λοβών. Η παροχή συμβουλών στις καμπύλες απόδοσης και τα τεχνικά δελτία δεδομένων είναι ζωτικής σημασίας για να διασφαλιστεί ότι ο επιλεγμένος ανεμιστήρας λειτουργεί στο βέλτιστο σημείο απόδοσης, παρέχοντας αξιόπιστη υπηρεσία για την προβλεπόμενη εφαρμογή.
